高压变频电控

　　一、手艺特点

　　整个电控系统分为三个部分：高压变频调速系统、双PLC网络化操作系统、智能上位监控系统。。。

　　* 高压变频调速系统接纳全数字四象限回馈制动高压变频器（IGBT、DSP控制），，，四象限运行，，，*能量回馈�。。�，，200%过载，，，数字化控制.

　　* 网络化操作系统接纳西门子S300双PLC双线制控制，，，含数字式电子监控器的功效，，，配网络化控制的使用台；；；；

　　* 监控系统接纳台湾研华原装入口工控机系统含大屏幕彩色显示器、彩色打印机；；；；

　　系统特点：

　　1)凭证提升的特点，，，接纳全数字高压交流变频调速系统，，，带能量回馈四象限运行。。。

　　2)接纳了全数字速率、电流、位置闭环控制使提升机在恣意速率下运行稳固可靠并坚持爬行距离恒定，，，使提升机具有较高的运行效率。。。

　　3)操作和清静保�；；；は低逞∮昧教孜髅抛覵300系列可编程控制器。。。主辅PLC之间相互通讯及监视，，，操作历程实现双线控制方法，，，对提升机运行要害的信号（如速率、容器位置、清静、减速、过卷等等）均接纳多重保�；；；ぃ礁鋈砑⒁桓鲇布�，，互为监视。。。

　　4)PLC操作控制系统能完成提升机手动、半自动（副井）、磨练、紧迫、人为过卷等种种运行方法的控制要求等。。。浚浚浚�？？刂葡低称局ぬ嵘萜鞯奈恢糜肴ハ蚣疤嵘掷啵�，，自动选取*的运行速率，，，提高系统的运行效率。。。

　　手动操作：司机凭证信号系统情形，，，通过速率给定器件控制提升机在额定速率以下恣意速率运行，，，自动减速、自动准确停车，，，同时要受到行程控制器的***。。。

　　半自动操作：在半自动运行逻辑具备条件时，，，司机凭证系统情形通过按钮开车，，，让提升机完成一个提升循环，，，并具清静联锁；；；；具有自动选择去向，，，确定运行速率等功效，，，自动加速、自动减速、自动准确停车。。。

　　磨练操作：*速率：2m/s。。。磨练速率：0.3~0.5m/s。。。磨练时手动开车

　　人为过卷操作：在磨练时，，，能用转换开关实现人为过卷、运行速率限制在0.3m/s以下。。。正常提升时，，，人为过卷开关不复位不可开车。。。

　　紧迫操作：在任何运行方法下，，，司机通过急停按钮或脚踏开关可实验急停操作。。。

　　故障操作：在PLC泛起故障情形下，，，提升性能通过继电器系统实现低速故障运行，，，速率<2米/秒，，，系统仍能知足操作、运行的要求；；；；并且具有《煤矿清静规程》划定的各项保�；；；�

　　5）具有三条清静保�；；；せ芈罚�，，其中，，，软件清静回路两条、硬件清静回路一条，，，要害环节接纳三重或多重保�；；；ぃ�，，好比过卷、超速、2米定点超速等。。。多条清静保�；；；せ芈分湎嗷ト哂啵�，，包管矿山装备的***、清静运转。。。硬件清静回路包括后备减速、超速、限速、过卷保�；；；ぁ�。。

　　6）轻重故障具有声、光报警或预告警。。。

　　7）监控系统接纳（P4研华/2.4G/120G//光驱/鼠标/键盘/音响等内存512M）台湾产工控

　　机作为上位机，，，配21寸彩色显示器，，，实现多画面实时监控，，，多参量数码及曲线显示、纪录，，，种种故障的报警及纪录，，，所纪录的图表、曲线多达30天以上所举行的提升循环。。。具有与PLC通讯功效。。。各子系统通过网络举行数据和信号交流实现网络化集散控制，，，使整个系统的外接线大

　　量镌汰，，，节约装置工期及用度。。。

　　8）系统具有远程诊断功效；；；；

　　9）接纳须要的硬件、软件的抗滋扰步伐（隔离、滤波、合理的结构及布线），，，确保整个系

　　统不受电磁滋扰、供电电源的滋扰，，，并对其他装备不爆发危害性的滋扰；；；；

　　经由优化设计，，，使装备的性能越发强盛，，，硬件包括接线越发整齐。。。

　　10）变频器的过载能力大于电念头的过载能力，，，确保任何负载下，，，提升性能知足四象限清静运行要求。。。

二、系统组成

序号	名称	型号/规格	数目	备注	生产厂家
1	高压变频调速系统装置	凭证用户确定	1套	有速率编码器反响�。。�，，四象限矢量控制，，，*能量回馈�。。�，，200%启动力矩管道透风室外散热。。。移相变压器一次端（10KV、6KV）两种电压品级高压进线，，，输出6KV；；；；思量两种电压品级浪涌电压吸收。。。
2	高压开关柜	TGZ-Z(G)	1套	新型提升机专用高压柜；；；；真空断路器，，，五防，，，微机综合保�；；；ぃ�，，电压电流保�；；；ぶ甘酒肴ㄋ婊峁�10KV转6KV电源备用元件）
3	PLC主令柜	PCG 主控PLC	1台	带主控PLC 带散热风机
4	低压电源辅助柜	FZG	1台	低压电源及辅助电源可与上项合并
5	网络化操作台	CZT404	1台	含辅控PLC
6	上位监控系统	KTJC-SW	1套	P4工控机+入口21寸彩色显示器	台湾研祥
7	轴编码器(含弹性联轴节、机械传念头构)	2LF型+1E6C型	3套	日本	欧姆龙
8	位置开关	KEG1	1套
9	远程诊断装置		1台	实现远程专家监控
10	DP网通讯电缆	6XV1830	1套	系统间网络通讯	西门子
11	信号收罗屏障电缆	RVVP（T）-1.5mm²	1组	数字模拟量信号收罗
12	随机成套备件，，，注：每套电控配一套	数字万用表	2台	带系统控制及通讯电缆
13	装备软件、调试及培训、资料	隔离端子RET	10个	电子版及纸版
		转换开关XB2	2个
		蜂鸣器HY26	1个
		断路器	C32
		接线端子RBT-2.5	80片
		PLC端子板PBJD	3块
		PLC接口模浚浚浚�？？�SDBJ-1	1块
		PLC接口模浚浚浚�？？�SRJK-1	1块
		PLC DI模浚浚浚�？？�6ES7-321	1块
		PLC DO模浚浚浚�？？�6ES7-322	1块
		总线毗连器DP	2块
		光电编码器E6C	1台
		IGBT组件	2套
		PLC手册、图纸等	1套
14	全数字闸间隙保�；；；ぷ爸�	ZJX-2415005	1套

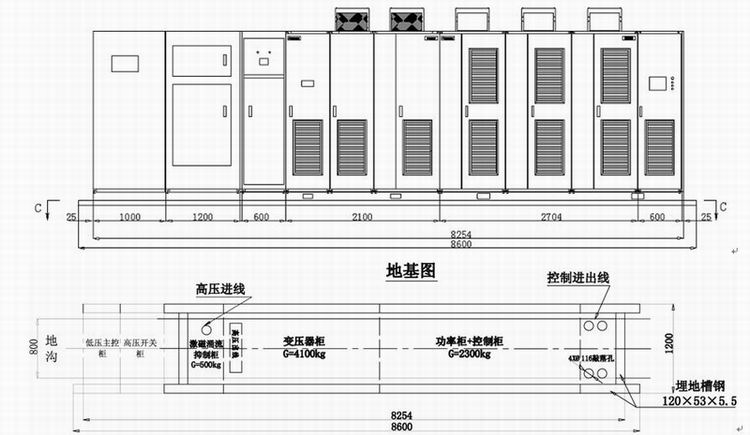

三、形状尺寸
