宣布时间：2018-01-24泉源：矿井提升机点击：8132
一、深度指示器的结构和事情原理

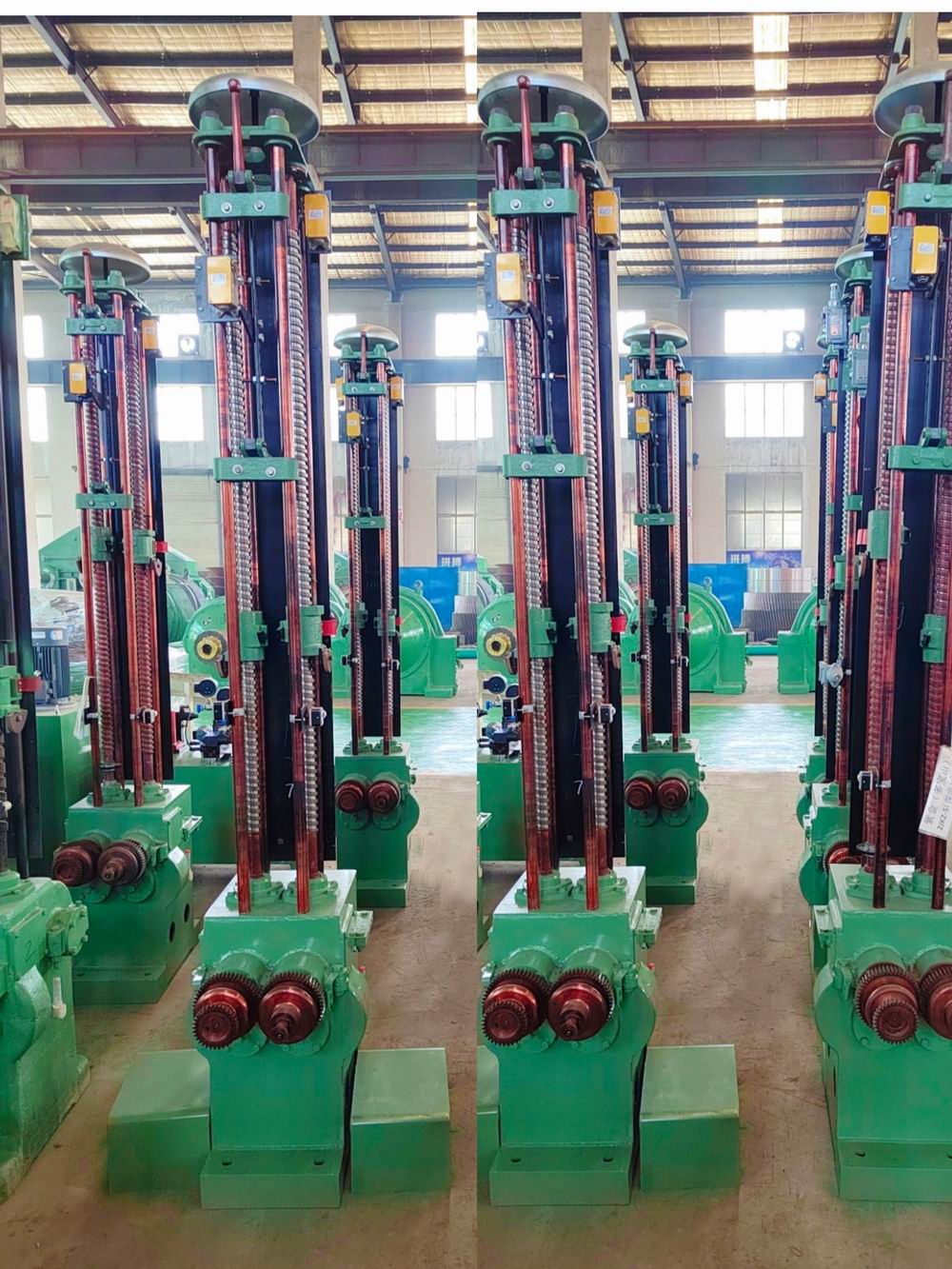

深度指示器：牌楼式深度指示器由外壳、四条立柱、两根丝杠组成其主体，，，，由数对齿轮及蜗轮、蜗杆等组成其传动系统，，，，左右两侧各有一限速圆盘。。。。见实物图。。。。
提升机主轴的旋转运动经牌楼式深度指示器传动装置传给丝杠，，，，使两根丝杠以相反偏向旋转，，，，由于立柱***住丝杠上的螺母的旋转，，，，因此螺母只能上下运动，，，，这样螺母的运动就模拟了两提升容器在井筒中的运动。。。。在两立柱上，，，，牢靠有一个标尺，，，，标尺的正面在制造厂内涂玄色油漆，，，，用户在现场装置时，，，，凭证现实提升高度举行刻度，，，，既在标尺上用白色油漆作出减速、停车、过卷等位置的标记，，，，供操作职员视察。。。。在深度指示器上部设有减速、过卷开关及减速最先的信号铃，，，，当梯形螺母靠近减速点时螺墓亓掣子就碰上信号拉杆柱销，，，，柱销将信号拉杆逐渐抬起，，，，连在信号拉杆上的撞针随着偏移上升，，，，当螺母运行至减速点时，，，，柱销从螺母的掣子上脱落，，，，撞针既撞击信号铃，，，，发出减速最先信号，，，，同时信号拉杆上的碰块拨动减速开关，，，，电气控制系统发出减速信号。。。。如提升容器抵达停车位置仍未停车，，，，螺母将继续运动，，，，当过卷距离凌驾设定的距离时，，，，螺墓亓碰块拨动过卷开关，，，，使提升机连忙清静制动。。。。信号拉杆上的柱销，，，，减速、过闸开关可凭证提升机的使用情形举行调解。。。。
牌楼式深度指示器有14组替换件，，，，凭证产品规格和提升高度按有关手艺要求选用。。。。
二、牌楼式深度指示器传动装置：本装置由一个圆锥齿轮、传动轴、两个轴承和一个联轴器组成。。。。它的作用是通过提升机主轴相毗连的一个大圆锥齿轮的啮合，，，，将提升机主轴的旋转运动转达给牌楼式深度指示器。。。。
三、
新型深度指示器传动装置：T型传动装置
T型传动装置用于替换古板的牌楼式深度指示器传动装置。。。。
产品说明：
1、机壳：接纳高钢性FC-25铸铁铸造；；；；
2、齿轮：接纳高纯净度合金钢50CrMnTi调质加工，，，，经渗碳淬火处置惩罚及研磨而成；；；；
3、主轴：接纳高纯净合金钢40Cr调质加工，，，，具备高悬重负荷能力。。。。
4、轴承：配备具重负荷能力的滚锥轴承；；；；
5、油封：接纳入口双刺致垅，，，，具有极高的防尘防漏油能力。。。。、
结构特点：
1、T型传动装置，，，，标准化，，，，多品种，，，， 速比所有为现实传动比。。。。平均效率达98% 。。。。
2、齿轮传动箱可以正反运转，，，，低速或高速传动平稳，，，，且噪声低，，，，振动小，，，，遭受力大。。。。
3、手艺参数： 速比规模：1:1 2:1 3:1 4:1 5:1等
扭矩规模：11.6 - 28.1 Nm
4、替换轻盈，，，，指示深度不敷时，，，，只需替换一个差别速比的传动箱。。。。
